91乱伦-91伦理视频-91绿奴论坛九色国产-91美女艹比-91美女精品福利-91免费视

00Cr20Ni25Mo4.5Cu(N08904 / 904L)

（00Cr20Ni25Mo4.5Cu）904L超級奧氏體不銹鋼，此鋼種是一種含碳量很低的高合金化的奧氏體不銹鋼,在稀硫酸中有很好抗腐蝕性，專為腐蝕條件苛刻的環(huán)境而設(shè)計(jì)。具有較高的鉻含量和足夠的鎳含量，銅的加入使它具有很強(qiáng)的抗酸能力，尤其對氯化物間隙腐蝕和應(yīng)力腐蝕崩裂有高度抗性，不易出現(xiàn)蝕損斑和裂縫,抗點(diǎn)蝕能力略優(yōu)與其他鋼種,具有良好的可加工性和可焊性，可用于壓力容器。　

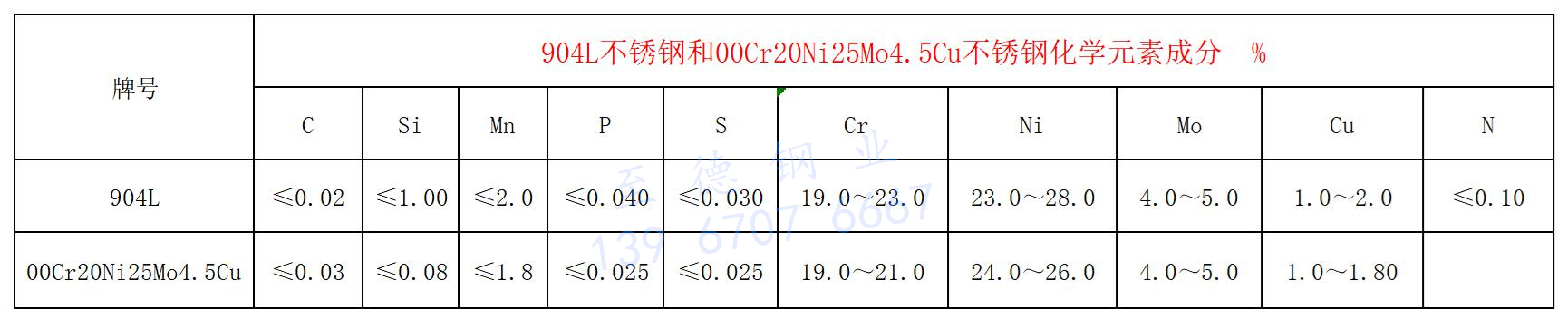

一、化學(xué)成分

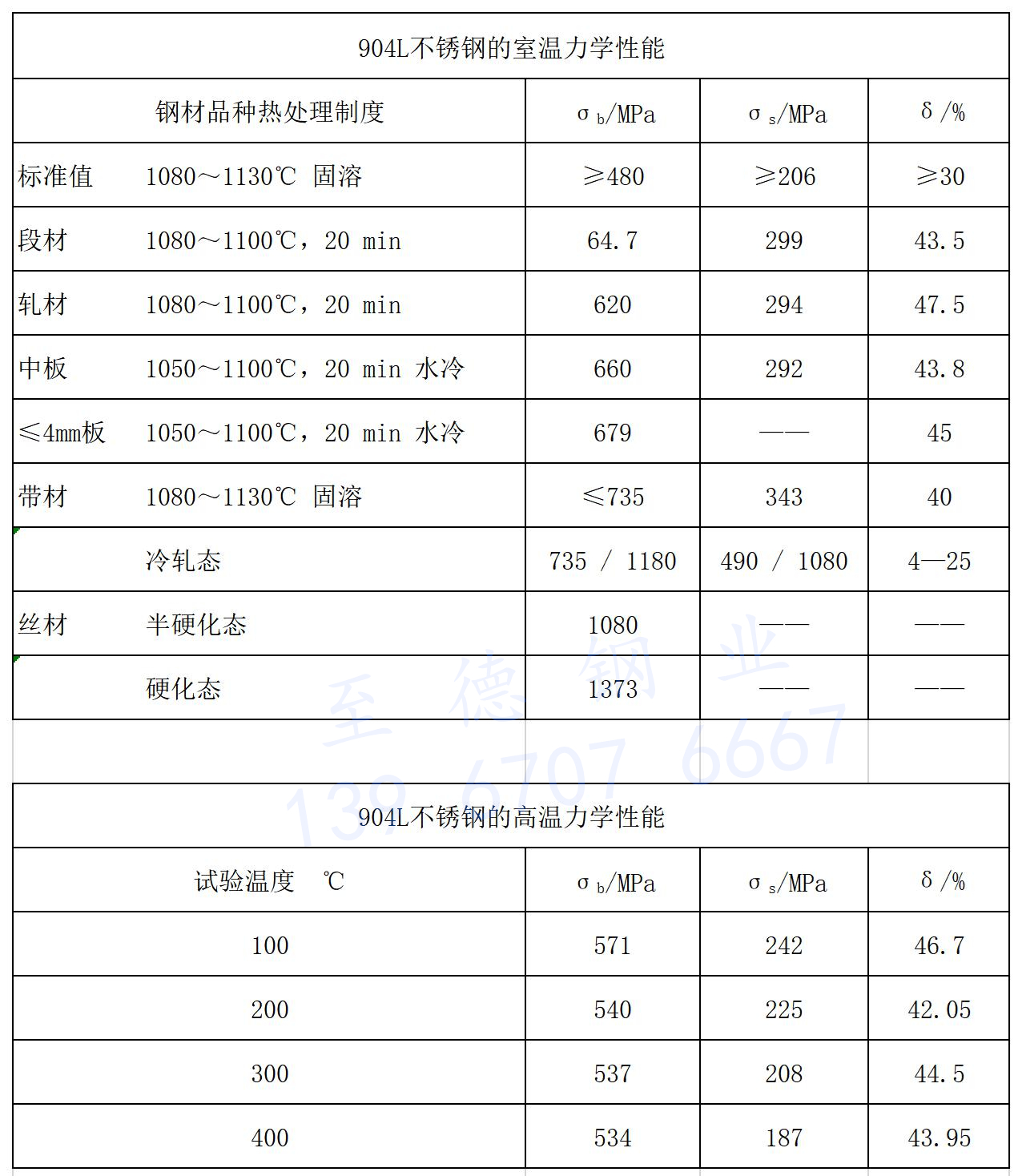

二、力學(xué)性能

三、工藝性能

 a. 熱加工

   904L不銹鋼具有良好的熱加工性能，但較316L不銹鋼熱變形抗力大，加工難度增大。鋼的熱加工溫度范圍900-1150℃。熱鍛的最高加熱溫度可達(dá)1180℃，訂鍛溫度≥900℃。

 b. 冷加工

   904L不銹鋼的冷加工性能類似于316L不銹鋼，可進(jìn)行冷拔、冷軋及其他冷成形加工。

 c. 熱處理

     固溶處理制度為 1100-1150℃加熱保溫后快冷。

 d. 焊接

    904L不銹鋼管焊接性能良好，可使用常規(guī)的焊接方法予以焊接，焊接材料與母材相同，焊前不需要預(yù)熱，焊后也不需要熱處理，如需熱處理，可在1075-1125℃加熱后快冷進(jìn)行熱處理。

四、材料應(yīng)用

   904L不銹鋼主要用于石油化工領(lǐng)域如醋酸丁酯、醋酸甲酸、對苯二酸、聚氯乙烯等環(huán)境；無機(jī)化學(xué)工業(yè)，如硫酸、硫酸銨、純堿、磷酸等介質(zhì)環(huán)境；防污染凈化系統(tǒng)，如煅燒爐和電廠煙道洗滌器；海水、半咸水和污染水的冷卻器等。
