常見不銹鋼及耐蝕耐熱合金的焊接裂紋試驗有哪些 ?

來源:至德鋼業 日期:2021-05-30 08:28:20 人氣:5721

 不銹鋼及耐蝕耐熱合金的焊接裂紋試驗有許多,這里就介紹兩種常用的試驗方法,十字搭接裂紋試驗和橫向可變拘束試驗。


一、十字搭接裂紋試驗


 此試驗適用于厚度為1~3mm板材的不銹鋼、高溫合金以及相應的焊絲焊條的裂紋傾向測定。


 1. 試驗程序

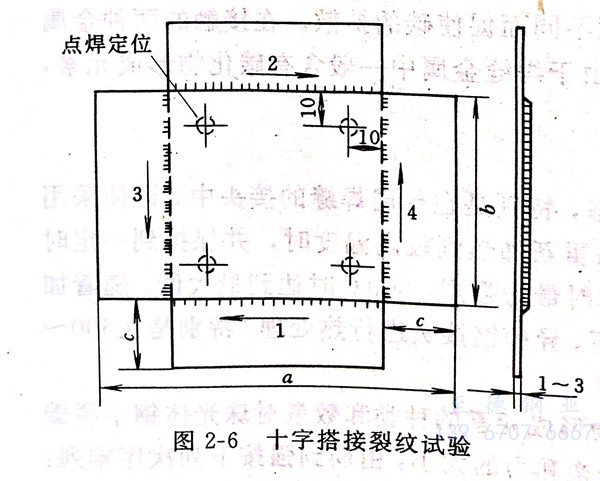

   a. 按圖2-6切取試板用點焊定位成十字形試樣。


   b. 按圖2-6所示1~4順序及箭頭方向用手工焊或自動焊進行焊接。焊接時,試樣放在水冷銅墊板上。焊縫應保證焊透,反面呈均勻的輕微焊漏,因為焊漏大小對裂紋傾向結果影響較大。弧坑應填滿。焊腳高度約等于板厚。四條焊縫一次連續焊完,然后試樣在靜止空氣中點焊定位冷卻。焊接電流的大小對裂紋率的影響較為敏感,電流越大,裂紋率越高。


圖 6.jpg


 2. 評定方法


     a. 焊后2小時內目視檢查裂紋,測量焊縫及熱影響區正反面上的裂紋長度,按下式計算裂紋傾向性或裂紋率CR。


     b. 試樣每組5個,以5個試樣CR的平均值評定。當CR<15%時,焊接裂紋傾向性為1級;當CR=15%~30%時,焊接裂紋傾向性為2級;當CR>15%~30%時,焊接裂紋傾向性為3級。


 3. 試驗要求


   a. 焊前試板都應按工藝要求進行清理。


   b. 進行試驗的焊工,應具有產品焊接所要求的技術水平。


   c. 用目視或10倍顯微鏡檢驗裂紋,并用卡尺或直尺測量裂紋(以mm計)。



二、橫向可變拘束試驗(Transvarestraint Test)

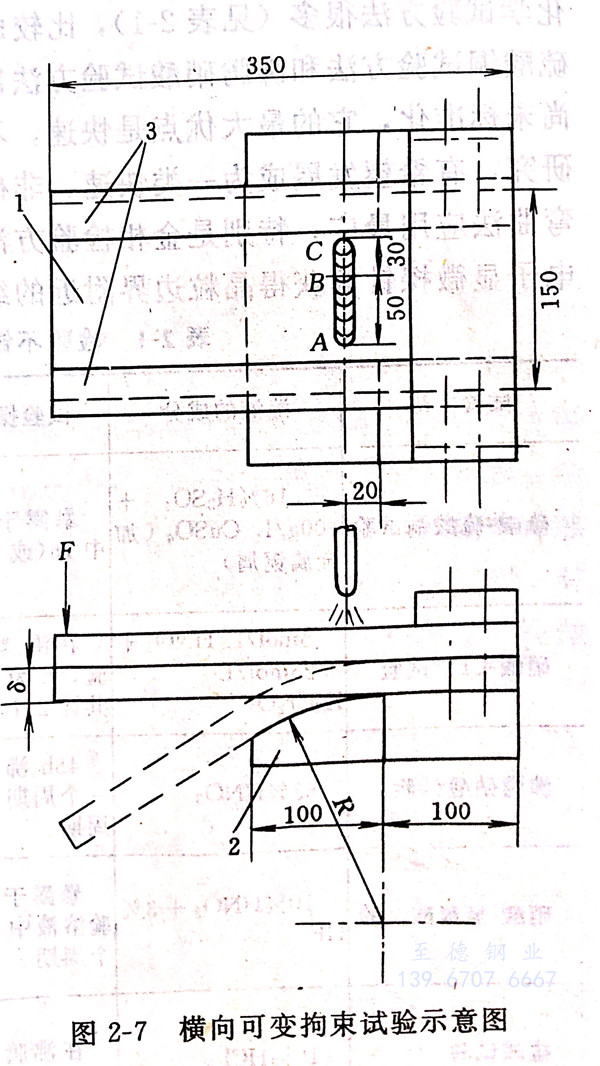

  此試驗是用來測定熱裂紋敏感性的。這種方法的原理如圖2-7所示,試板1安裝在曲率模塊2上,并用壓板3將試板壓住。焊接由A點開始到C點停止,當焊到B點時,在試板的一端突然加力F,通過壓板試板壓至與曲率模塊貼緊,這樣就在試板表面造成一個拉伸變形ε。


圖 7.jpg


  變形量的大小可通過改變曲率模塊的曲率半徑R和試板厚度δ來達到。當試板表面的拉伸變形達到一定程度時,在B點焊縫表面上就產生裂紋,這是在B點焊縫結晶時產生的,所以屬于熱裂紋。評價熱裂紋敏感性的指標可以用產生裂紋的最小變形量(臨界變形量)、最大裂紋長度、裂紋數量、裂紋長度總和等,其中以前兩種為主要指標。
